Wenner Metodu ile Toprağın Özgül Direncinin Ölçülmesi



Toprak özgül direnci, Wenner Metodu kullanılarak, 4 kazık yardımıyla ölçülebilir. Kazıklar birbirine eşit aralıklarla ve aynı doğrultuda toprağa çakılır. Toprak megeri ile en dışlardaki elektrotlardan akım uygulanır, içteki elektrotlardan gerilim ölçülür. Toprak direnci, Ohm kanunu uygulanarak (R=V/I) ölçü aletinden doğrudan okunur.




 Şekil 1: Wenner Metodu İle Toprağın Özgül Direncinin Ölçülmesi

Topraklama Çubuklarının Toprağa Çakılması



Farklı tip topraklama elemanlarından biri olan topraklama çubukları, zeminin kayalık olmadığı, dikey elektrot kullanılabilen sahalarda sıklıkla kullanılırlar. Toprağın nemli tabakalarına ulaşıldığı için düşük topraklama direnci almak mümkündür.

 Şekil 2: Derin Topraklayıcıların (Topraklama Çubuklarının) Toprağa Çakılması


Topraklama Kablosunun Çekilmesi ve Çubuklar ile İrtibatının Sağlanması



Dikey çakılan topraklama çubuklarının çıplak örgülü bakır iletken ile birleştirilmesi sürecidir.


 Şekil 3: Topraklama Kablosunun Çekilmesi ve Çubuklar İle İrtibatının Sağlanması



İstenilen Noktalarda Termokaynak Bağlantılarının Yapılması



Toprak altı bağlantılarının iletken-iletken ve iletken-elektrot gibi farklı tiplerde olması mümkündür. Bu bağlantıların mekanik bağlantılara oranla daha sağlıklı olması için termokaynak yöntemi sıklıkla tercih edilen bir uygulamadır.

 Şekil 4: İstenilen Noktalarda Termokaynak Bağlantılarının Yapılması

Topraklama Direncini Düşürücü Malzeme (TDM) Kullanılması



İletken veya elektrotlar ile istenilen topraklama direncinin elde edilemediği durumda "Topraklama Direnç Düşürücü Malzeme" kullanılır. Burada önemli olan nokta, bu ürünlerin kimyasal madde içermemesi ve toprak altı sularını kirletmemesidir.


Şekil 5: Topraklama Direncini Düşürücü Malzeme (TDM) Kullanılması

Topraklama Ölçüm Rögarlarının Tesis Edilmesi



Topraklama rögarları, ilerleyen zamanlarda topraklama direncinin ölçülmesi ve topraklama çubuklarının kontrolü için kullanılmaktadır.





 Şekil 6: Topraklama Ölçüm Rögarlarının Tesis Edilmesi



Referans Çubukların Çakılması ve Topraklama Ölçümünün Yapılması

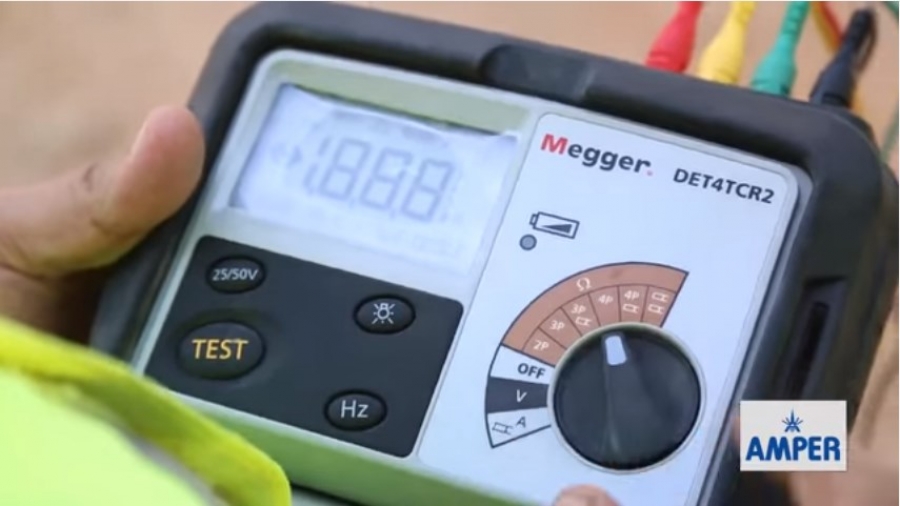

Kullanılan ölçüm cihazına göre 2 veya 4 referans çubuğu ile ölçüm yapılabilir. Referans çubuğa ihtiyaç duymayan ölçüm aletleri de bulunmaktadır. Sağlıklı bir ölçüm için en az 2 farklı noktadan ölçüm yapılması tavsiye edilir.
